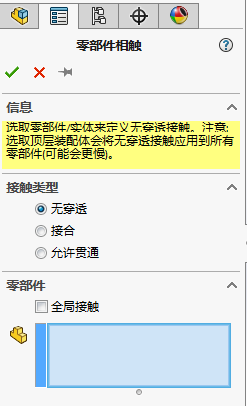

SOLIDWORKS装配有限元分析的过程与零件有限元分析相同,只是需要指定部件之间的接触关系。这是因为设计环境中组件的装配关系在有限元分析环境中无效,SOLIDWORKS装配体有限元分析零部件的相触类型有三种:无穿透、接合、允许贯通,如下图所示:
简单定义如下:
无穿透:所选的零部件或实体不会在模拟过程中互相穿透,无论其设置的初始接触条件如何。
接合:选定的零部件或实体在模拟过程中就好像是焊接在一起。
允许贯通 :选定的零部件或实体可在模拟过程中彼此穿透。
零部件相触的优先级高于全局接触。其他关于SOLIDWORKS装配体有限元分析零部件相触的功能说明和注意事项,详见如下视频:
